网架钢结构支座 【板式橡胶支座】源头厂家来图定制

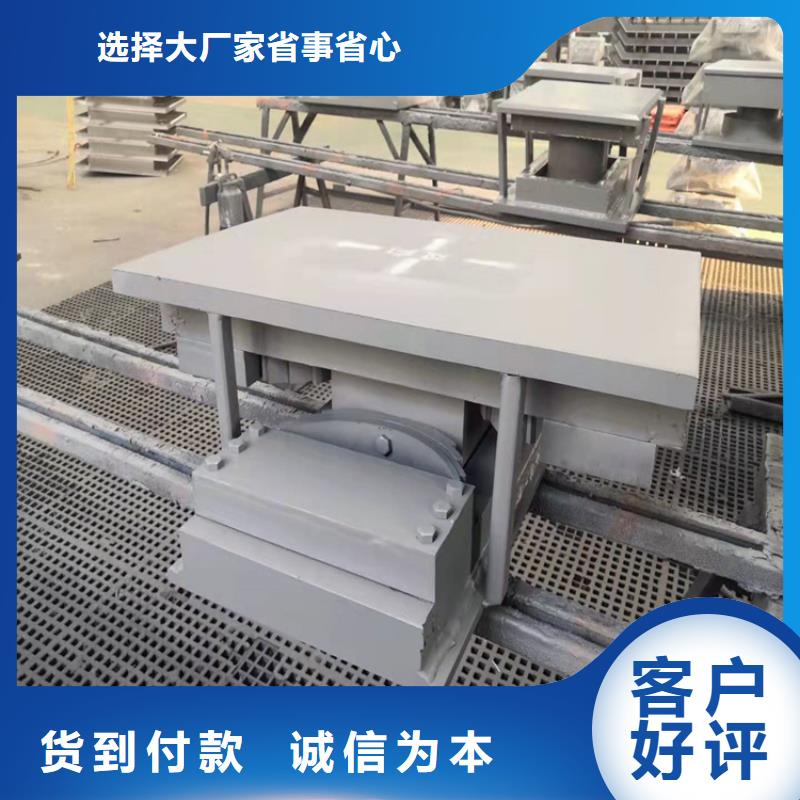

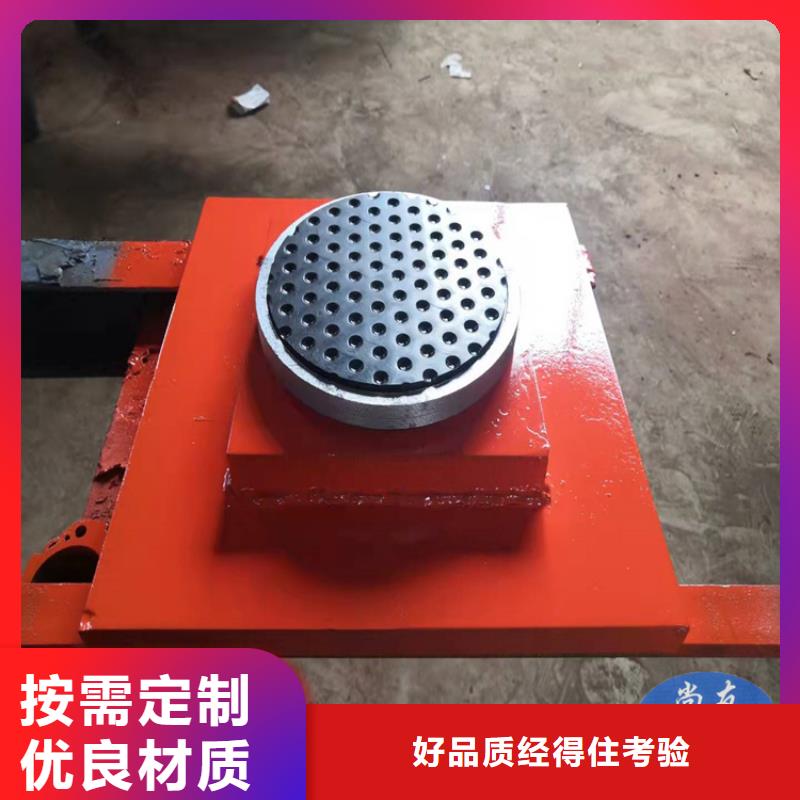

网架钢结构支座适用于大剧院、体育场馆、展览场馆等大型钢结构工程，以上项目的主体采用框架-剪力墙结构,双向超长,屋盖采用双向双层网架结构,并充分考虑风荷载和温度变化的影响。屋盖网架采用单体模型和整体模型分别计算的方法,取包络结果进行设计。框架柱（梁）上设置板式橡胶支座及成品双向滑动抗震铰支座,作为网架支座,其有效减少了网架与主体之间的相互约束,使用效果良好。对转换柱、梁、桁架进行性能设计,提高抗震构造措施,保证其可靠。对于大悬挑和大跨度的混凝土构件,加设预应力筋,减少挠度和裂缝。根据分析结果,结构设计合理,可供设计参考。  主要由上座板、球面四氟板、球芯、底座、平面四氟板、不锈钢板、箱体组成。转角是由球芯与上座板、底座的相对转动来实现；位移由底座在箱体中滑移实现；抗竖向拉力由球体、底座、箱体实现；水平力由箱体、底座、上座板实现；固定支座不带位移箱。

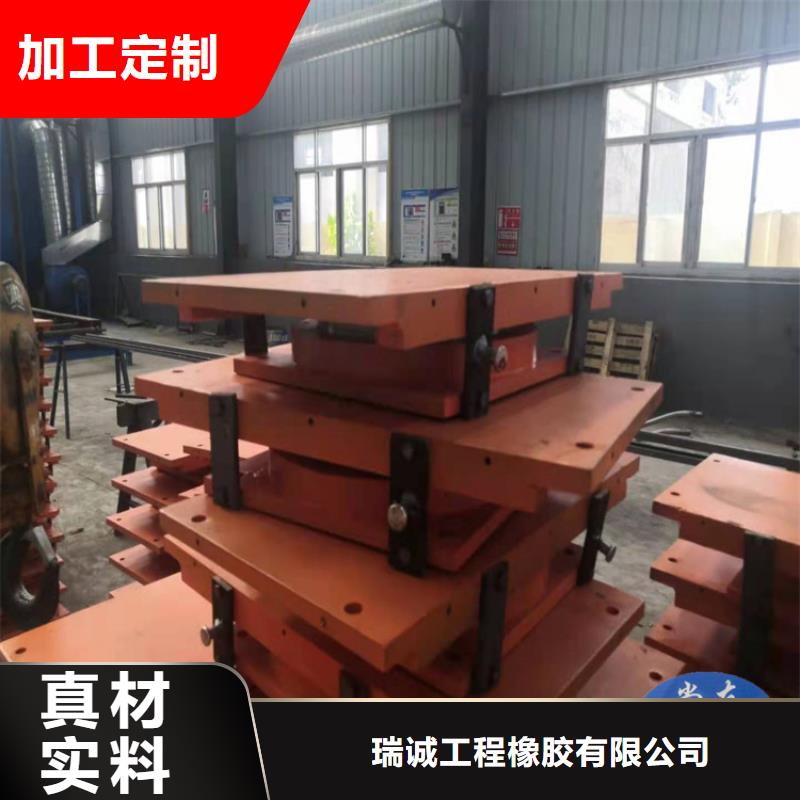

网架钢结构支座的安装方法
1、与上部结构的连接，采用高强度螺栓连接，也可采用焊接；
2、与下部结构的连接，采用焊接，特殊情况也可以做成高强度螺栓连接。注意事项：
A、网加钢构天桥支座是由制造厂组装后整体发运的，安装前应检查，看零件有无丢失、损坏。检查上部结构和支座上座板螺孔间距和孔径是否相符，选用型号是否正确，转角、各方向位移是否与设计相符，检查以设计图纸为准。
B、安装时应对其上下底板的四边划注十字中心线，便于安装找正，安装时将支座上座板与上部结构的钢板用高强度螺栓连接，并需用大于500mm的扳手人力拧紧。特殊情况需要特殊扳手安装，人力拧紧。
C、位置确定后，即可上下固定，支座与上下构造连接方式，可以用高强度螺栓连接也可以焊接，或两种方式同时使用。当采用焊接时，必须设置预埋钢板，与混凝土接触的一面还应焊接锚固筋，以求一定的强度和刚度，支座厂家可以连预埋件一起生产。预埋钢板应有适当数目的，直径不大的，均匀分布的排气孔。焊接时不应连续拖焊，要采用断续焊接的方式逐步焊满，以避免焊接时局部温度过高而使支座或预埋钢板变形。
D、支座安装或焊接完成后将上下连接板拆除。
